令和3年技能試験 公表問題(No,11-13)

令和3年技能試験 公表問題(No,11-13)

公表問題No.11は、アウトレットボックスとネジなし電線管がポイントです。

公表問題No.11
公表問題No.11は、アウトレットボックスとネジなし電線管がポイントです。

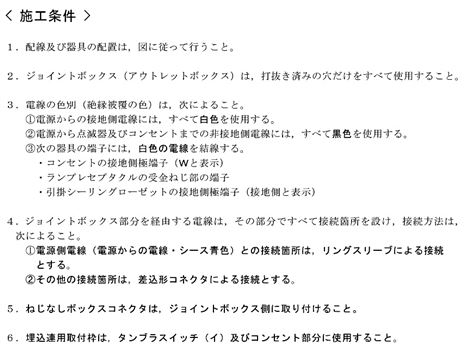

VVF1.6mm×2芯:約1000mm VVF2.0mm×2芯:250mm
IV 1.6mm(黒):450mm    IV 1.6mm(白):350mm
IV 1.6mm(赤):350mm



アウトレットボックス:1個 ねじなしボックスコネクタ(E19用):1個
絶縁ブッシング:1個 ランプレセプタクル:1個
引っかけシーリング(角形):1個 埋め込み連用取付枠:1個
単極スイッチ(埋込形):2個 コンセント(埋込形):1個
ゴムブッシング(19):2個 ゴムブッシング(25):2個
リングスリーブ(小):3個 リングスリーブ(中):1個
ねじなし電線管(E19):1個

公表問題No.11

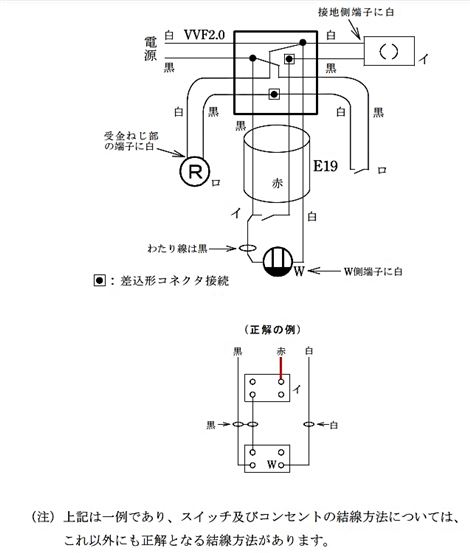

回答

公表問題No.11


公表問題No.12は、アウトレットボックスとPF管がポイントです。

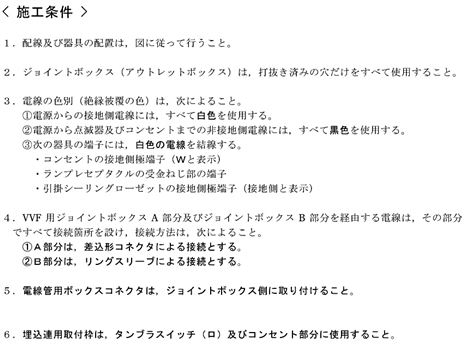

公表問題No.12
公表問題No.12は、アウトレットボックスとPF管がポイントです。





VVF1.6mm×2芯:約900mm VVF1.6mm×3芯:350mm
VVF2.0mm×2芯:250mm IV 1.6mm(黒):450mm
IV 1.6mm(白):350mm  IV 1.6mm(赤):350mm



アウトレットボックス:1個 ランプレセプタクル:1個
引っかけシーリング(角形):1個 埋め込み連用取付枠:2個
単極スイッチ(埋込形):2個 コンセント(埋込形):1個
PF管用ボックスコネクタ:1個 ゴムブッシング(19):2個
ゴムブッシング(25):1個 差込形コネクタ(2本用):2個
差込形コネクタ(3本用):2個 リングスリーブ(小):3個
合成樹脂製可とう電線管(PF管):1本

公表問題No.12

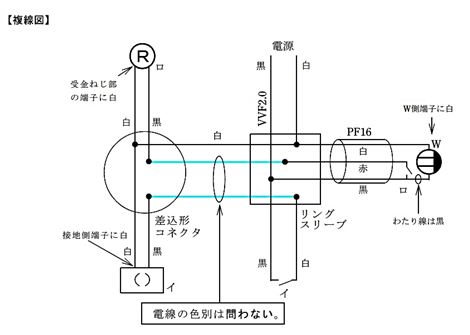

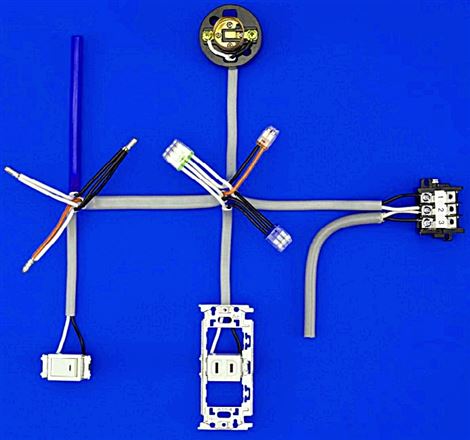

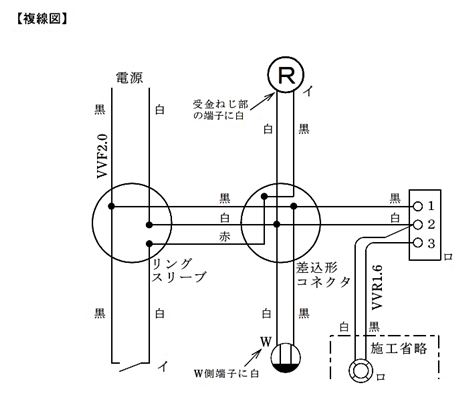

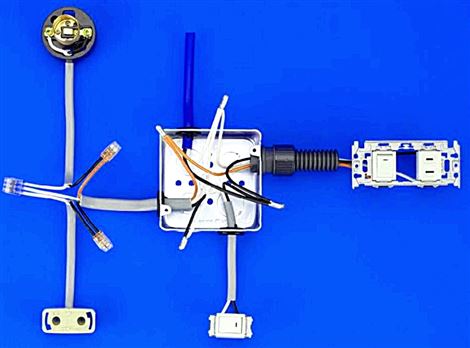

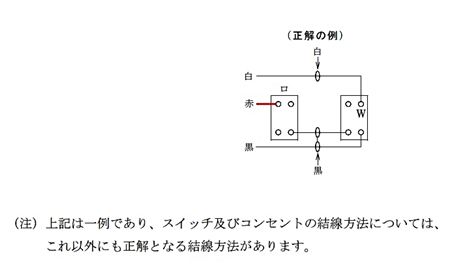

回答

公表問題No.12

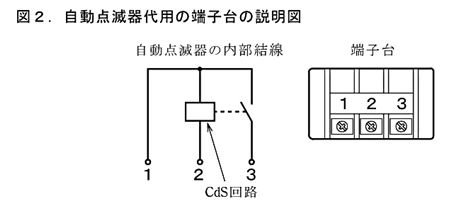

公表問題No.13は、自動点滅器回路がポイントです。

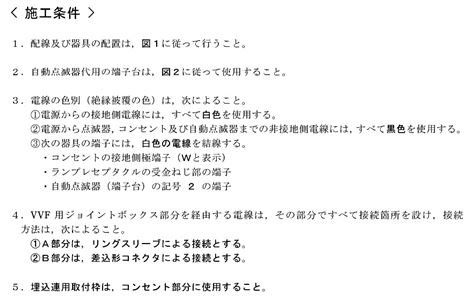

公表問題No.13
公表問題No.13は、自動点滅器回路がポイントです。



VVF1.6mm×2芯:約1300mm VVF1.6mm×3芯:350mm
VVF2.0mm×2芯:250mm VVR1.6mm×2芯:250mm



ランプレセプタクル:1個 埋め込み連用取付枠:1個
単極スイッチ(埋込形):1個 コンセント(埋込形):1個
ブロック端子(6P):1個 差込形コネクタ(2本用):1個
差込形コネクタ(3本用):1個 差込形コネクタ(4本用):1個
リングスリーブ(小):3個

公表問題No.13



回答

公表問題No.12
